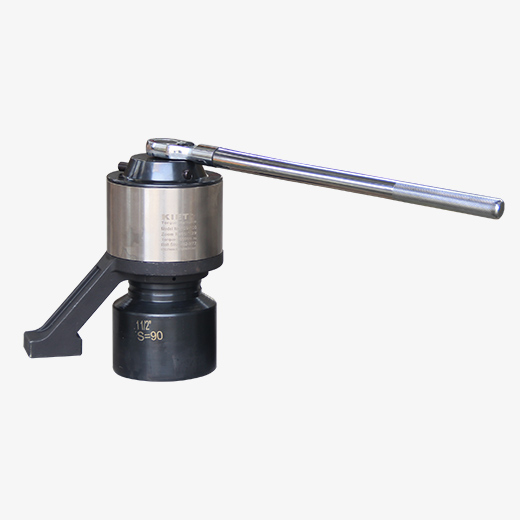

    弯柄式扭矩倍增器
    型号：SOV-FDB
    【 最大扭矩 】：1500~20000Nm
    【 适用螺栓 】：M20~80
    【 螺母对边 】：S30~135
    【 传 动 比 】：4.8~96.8
    【 应用行业 】：无法使用加力杆及各类敲击扳手或野外管路，铁路无电源等情况下。
    立即咨询
    弯柄式扭矩倍增器
    弯柄式扭矩倍增器
    产品特点
    结构坚固，使用寿命长；
    传动比精度：±5%；
    能在没有电源、狭小空间正常操作，同时保障使用更安全；
    每套扭矩倍增器配有相应规格的套筒；

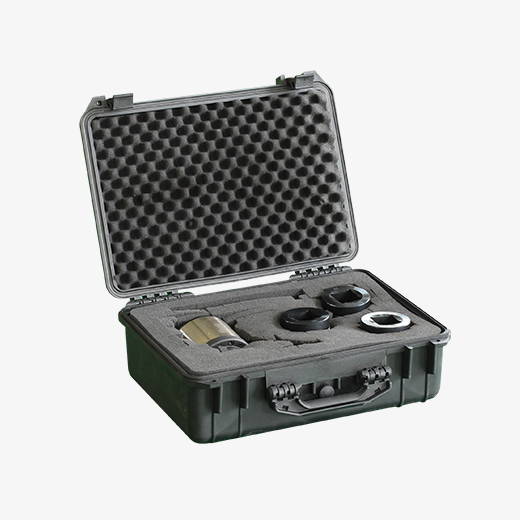

    每套扭矩倍增器配有铝合金包装箱，便于现场使用携带。
    应用图片

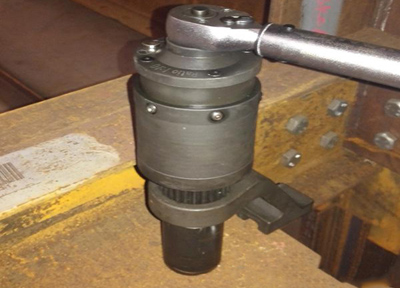

    管道阀门螺栓预紧
    管道阀门螺栓预紧

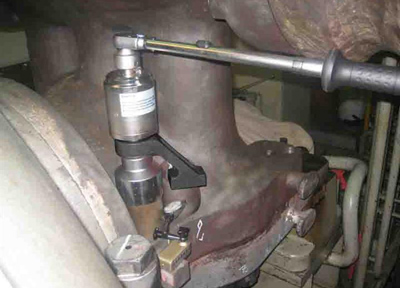

    桥梁建设钢结构螺栓预紧
    桥梁建设钢结构螺栓预紧

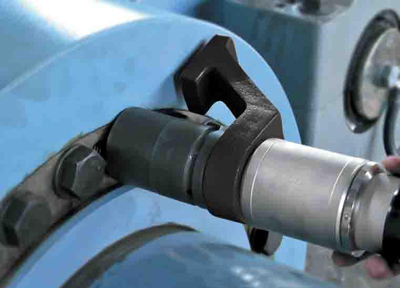

    设备组装螺栓预紧
    设备组装螺栓预紧
    产品参数

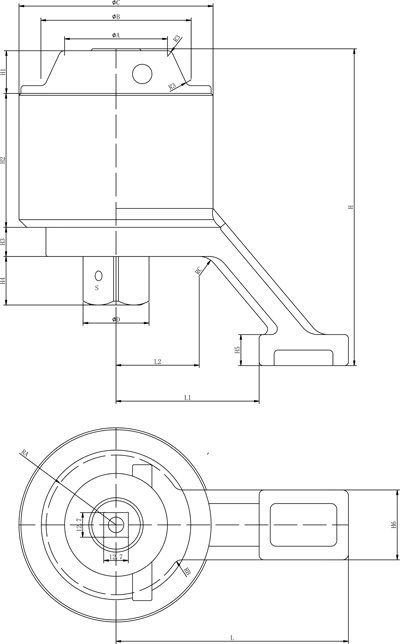

    规格型号 ΦA ΦB ΦC ΦD H H1 H2 H3 H4 H5 H6 L L1 L2 RA RB RC S
    SOV-FDB-20Z 50 68 82 34 147 22 56.5 15 25 14 30 105 65 37 33 5 10 1″
    SOV-FDB-35Z 53 77 98 34 163 22 69 15 25 16 36 120 55 43 36 5 10 1″
    SOV-FDB-55Z 52 80 115 50 199 26 86.5 13 38 16 40 137 87 43.5 45 8 15 1.5″
    SOV-FDB-75Z 64 92 127 50 215 26 97 12 38 20 44 146 91 45 48 25 15 1.5″
    SOV-FDB-100Z 78 106 141 50 238 28 90 12 40 22 50 164 102 50.5 53 10 15 1.5″
    规格型号 螺栓直径 螺母对边 输入方 输出方 扭矩(Nm) 扭矩比 传动比 重量（kg）
    SOV-FDB-10 M20-30 S30-46 1/2＂ 1＂ 1000 1:5 1:5.5 2.4
    SOV-FDB-20 M22-35 S32-55 1/2＂ 1＂ 2000 1:13.6 1:16 3.5
    SOV-FDB-35 M30-45 S46-70 1/2＂ 1＂ 3500 1:17.5 1:20.25 5.0
    SOV-FDB-55 M42-60 S55-80 1/2＂ 1 1/2＂ 5500 1:20.5 1:25.4 8.7
    SOV-FDB-75 M52-72 S65-90 1/2＂ 1 1/2＂ 7500 1:23.7 1:29.33 11.7
    SOV-FDB-100 M52-72 S80-105 1/2＂ 1 1/2＂ 10000 1:30.5 1:37.71 15.2

    铝制扭矩倍增器

    规格型号 螺栓直径 螺母对边 输入方 输出方 扭矩(Nm) 扭矩比 传动比 重量（kg）
    SOV-FDB-20 M20-30 S30-46 1/2＂ 1＂ 2000 1:13.5 1:18.3 2.3
    SOV-FDB-35 M22-35 S32-55 1/2＂ 1＂ 3500 1:16 1:20.25 4.0
    SOV-FDB-55 M30-45 S46-70 1/2＂ 1＂ 5500 1:19.3 1:25.4 6.5
    SOV-FDB-75 M42-60 S55-80 1/2＂ 1 1/2＂ 7500 1:22.7 1:29.33 8.3

    *如因产品更新迭代，表中参数有所变动，恕不另行通知。
